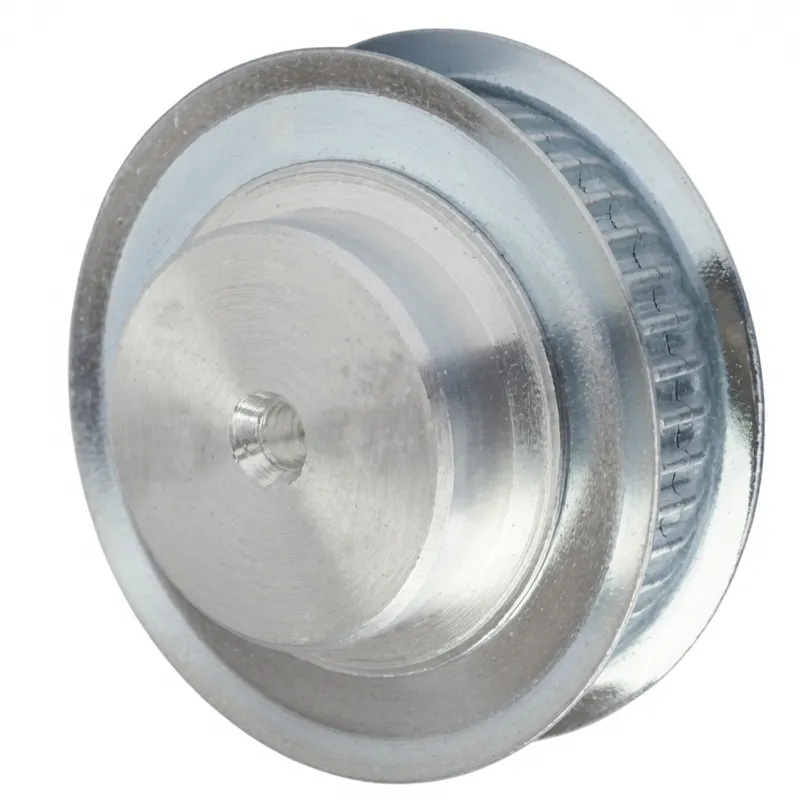

Takal Pemasaan Lubang Lurus Aluminium EP-T 5MM Lebar Tali Sawat 25MM
Takal Pemasaan Aluminium EP-T5 5mm untuk Lebar Tali Sawat 25mm direka bentuk untuk penghantaran kuasa yang mantap menggunakan tali sawat selebar 25mm dengan pic 5mm. Tersedia dalam bilangan gigi dari 10 hingga 60, takal ini mempunyai lebar muka (F) yang besar iaitu 30mm dan panjang (L) yang konsisten iaitu 36mm untuk menampung beban yang lebih luas. Diameter lubang (Dm) adalah dari 8mm hingga 65mm, menyokong keperluan aci yang pelbagai, manakala diameter luar (De) merangkumi 15.05mm hingga 94.65mm. Kebanyakan model termasuk bebibir (Jenis 6F) untuk penjejakan tali sawat yang selamat, dengan nombor bebibir khusus disediakan untuk keserasian. Dibina daripada aluminium ringan, siri ini sesuai untuk automasi perindustrian dan jentera tugas berat yang memerlukan penyegerakan yang tepat dan kapasiti tork yang tinggi tanpa inersia putaran yang berlebihan.
Takal Pemasaan Lurus Aluminium EP-T 5MM — Lebar Tali Sawat 25MM
Patuh DIN 7721 | Pitch Metrik T5 | Jenis Flanged 6F | Bahan Aluminium (AL) | Takal Pemasaan Lubang Lurus Aluminium Terbaik
Siri EP-T 5MM ialah takal pemasaan lubang lurus standard industri yang direkayasa mengikut spesifikasi DIN 7721. Diperbuat dengan mesin jitu daripada aloi aluminium gred tinggi, takal pemasaan metrik ini memberikan penghantaran kuasa segerak yang boleh dipercayai merentasi pelbagai aplikasi perindustrian dan automasi. Dengan keserasian pic 5 mm dan lebar tali sawat 25 mm, ia berfungsi sebagai pilihan komponen pengganti atau takal pemasaan OEM untuk jurutera, pakar perolehan dan penyepadu sistem di seluruh dunia.
1. Spesifikasi Teknikal — Siri EP-T5-36 (Pitch 5mm, Lebar Tali Sawat 25mm)
Semua dimensi dalam milimeter (mm). Dp = Diameter Pitch; De = Diameter Luar; Df = Diameter Flange; Dm = Diameter Lubang Hab; F = Lebar Tali Sawat; L = Panjang Hab; d = Diameter Lubang. Panjang hab (L) = 36 mm dan lebar tali sawat (F) = 30 mm adalah malar merentasi julat penuh T5-36. Bahan: Aloi Aluminium (AL). Jenis: 6F (flanged) untuk nombor gigi 10–42; Jenis 6 (tanpa flanged) untuk 44, 48, 60 gigi.
| Kod Bahagian | Gigi | Jenis | Bahan | Tp (mm) | De (mm) | Df (mm) | Dm (mm) | F (mm) | P (mm) | d (mm) | No. Bebibir |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10T5-36 | 10 | 6F | AL | 15.92 | 15.05 | 19.5 | 8 | 30 | 36 | — | 3 |
| 12T5-36 | 12 | 6F | AL | 19.10 | 18.25 | 23 | 11 | 30 | 36 | — | 1 |
| 14T5-36 | 14 | 6F | AL | 22.29 | 21.45 | 25 | 13 | 30 | 36 | — | 2 |
| 15T5-36 | 15 | 6F | AL | 23.88 | 23.05 | 28 | 16 | 30 | 36 | — | 4 |
| 16T5-36 | 16 | 6F | AL | 25.47 | 24.60 | 32 | 18 | 30 | 36 | — | 5 |
| 18T5-36 | 18 | 6F | AL | 28.65 | 27.80 | 32 | 10 | 30 | 36 | — | 6 |
| 19T5-36 | 19 | 6F | AL | 30.25 | 29.40 | 36 | 20 | 30 | 36 | — | 8 |
| 20T5-36 | 20 | 6F | AL | 31.83 | 31.00 | 36 | 22 | 30 | 36 | — | 8 |
| 22T5-36 | 22 | 6F | AL | 35.02 | 34.15 | 38 | 23 | 30 | 36 | — | 9 |
| 24T5-36 | 24 | 6F | AL | 38.21 | 37.40 | 42 | 24 | 30 | 36 | 8 | 13 |
| 25T5-36 | 25 | 6F | AL | 39.80 | 38.95 | 44 | 26 | 30 | 36 | 8 | 12 |
| 26T5-36 | 26 | 6F | AL | 41.39 | 40.60 | 44 | 26 | 30 | 36 | 8 | 12 |
| 27T5-36 | 27 | 6F | AL | 42.98 | 42.20 | 48 | 30 | 30 | 36 | 8 | 11 |
| 28T5-36 | 28 | 6F | AL | 44.58 | 43.75 | 48 | 32 | 30 | 36 | 8 | 11 |
| 30T5-36 | 30 | 6F | AL | 47.76 | 46.95 | 51 | 34 | 30 | 36 | 8 | 16 |
| 32T5-36 | 32 | 6F | AL | 50.94 | 50.10 | 54 | 38 | 30 | 36 | 8 | 18 |
| 36T5-36 | 36 | 6F | AL | 57.31 | 56.45 | 64 | 38 | 30 | 36 | 8 | 23 |
| 40T5-36 | 40 | 6F | AL | 63.66 | 62.85 | 66.5 | 40 | 30 | 36 | 8 | 24 |
| 42T5-36 | 42 | 6F | AL | 66.86 | 66.00 | 70 | 40 | 30 | 36 | 8 | 26 |
| 44T5-36 | 44 | 6 | AL | 70.05 | 69.20 | — | 45 | 30 | 36 | 8 | — |
| 48T5-36 | 48 | 6 | AL | 76.42 | 75.55 | — | 50 | 30 | 36 | 8 | — |
| 60T5-36 | 60 | 6 | AL | 95.52 | 94.65 | — | 65 | 30 | 36 | 8 | — |
Nota: Nilai Dm mewakili lubang maksimum biasa. Saiz lubang tersuai tersedia atas permintaan. Semua toleransi kepada DIN 7721. Rujukan Nombor Flange sepadan dengan konfigurasi cincin flange standard.
Takal Pemasaan Aluminium Lebar Tali Sawat 10MM
2. Lima Kelebihan Produk Utama
Setiap takal pemasaan aluminium dalam siri ini dihasilkan mengikut toleransi dimensi DIN 7721, memastikan ketepatan dimensi, jaringan yang andal dan kebolehtukaran dengan sistem tali sawat pemasaan global. Geometri profil gigi yang konsisten bermakna tindak balas minimum dan pemindahan gerakan yang lancar walaupun pada kelajuan tinggi.
Diperbuat daripada aloi aluminium gred aeroangkasa, takal pemasaan aluminium ini mencapai nisbah kekuatan-kepada-berat yang sangat baik. Inersia putaran yang dikurangkan meningkatkan masa tindak balas dalam peralatan automasi pacuan servo dan kitaran tinggi, di samping menurunkan berat sistem keseluruhan — faktor kritikal dalam pembungkusan, robotik dan platform gerakan ketepatan.
Tersedia daripada 10 gigi sehingga 60 gigi dalam siri T5-36, rangkaian stok takal pemasaan metrik ini memberikan jurutera fleksibiliti untuk mencapai nisbah gear yang tepat tanpa pemesinan tersuai. Sama ada anda memerlukan takal pemacu berdiameter kecil untuk peralatan padat atau takal pemacu yang lebih besar untuk kelajuan aci yang lebih perlahan, siri ini merangkumi keperluan anda daripada satu keluarga produk.
Konfigurasi lubang lurus memudahkan pemasangan aci, membolehkan penyisipan terus ke aci metrik atau imperial standard. Berbanding dengan reka bentuk kunci tirus atau hab berpecah, takal pemasaan lubang lurus mengurangkan masa pemasangan dan keperluan perkakas — sesuai untuk barisan pengeluaran volum tinggi, persekitaran penyelenggaraan kritikal dan aplikasi yang memerlukan pembongkaran atau pelarasan pemasaan yang kerap.
Direka bentuk berdasarkan pic metrik T5 yang diiktiraf di peringkat antarabangsa (pic 5 mm, ketinggian gigi 2.2 mm), pengganti takal pemasaan aluminium T5 ini berpasangan dengan tali sawat pemasaan T5 standard yang tersedia daripada mana-mana pembekal utama. Keserasian silang ini menjadikannya sesuai untuk pasukan perolehan global di Eropah, Amerika Utara, Asia Tenggara dan Australia yang memerlukan alat ganti takal pemasaan yang boleh dipercayai yang memenuhi spesifikasi OEM dan selepas pasaran.
3. Bagaimana Takal Pemasaan Lurus Berfungsi
Takal tali sawat pemasaan beroperasi berdasarkan prinsip penglibatan positif antara profil gigi mesin takal dan geometri gigi yang sepadan bagi tali sawat pemasaan segerak. Tidak seperti pemacu tali sawat-V berasaskan geseran, gigi yang saling mengunci menghalang gelinciran, menjamin nisbah halaju malar antara aci pemacu dan aci pacuan pada semua keadaan beban.
Dalam takal pemasaan lubang lurus EP-T 5MM, gigi pitch 5 mm dipotong tepat ke dalam badan takal agar sepadan dengan profil tali sawat T5 seperti yang ditakrifkan di bawah DIN 7721. Reka bentuk bebibir (Jenis 6F) membimbing tali sawat secara lateral, menghalang penyingkiran paksi semasa operasi — cabaran biasa dalam pemacu tali sawat pemasaan berkelajuan tinggi atau berorientasikan menegak. Lubang lurus menerima aci berkunci atau tanpa kunci standard, dan panjang hab 36 mm menyediakan penglibatan yang mencukupi untuk skru set atau penguncian kunci yang selamat merentasi julat nombor gigi penuh.
Kuasa dihantar apabila tali sawat bercantum secara berurutan dengan setiap gigi takal, mengagihkan beban merentasi berbilang gigi secara serentak. Ciri perkongsian beban inilah yang membolehkan takal pemacu tali sawat pemasaan mengendalikan tork yang ketara dalam sampul surat yang padat. Badan aloi aluminium mengurangkan inersia putaran, membolehkan kitaran pecutan dan nyahpecutan yang lebih pantas — atribut prestasi kritikal dalam gerakan servo, jadual pengindeksan dan automasi pilih dan letak.
Sudut balutan tali sawat, jarak tengah dan hubungan kiraan gigi secara kolektif menentukan kecekapan pemacu. Untuk prestasi optimum, minimum 6 gigi dalam jaringan pada takal kecil disyorkan. Dengan siri EP-T 5MM yang menawarkan kiraan gigi dari 10 hingga 60, jurutera boleh mereka bentuk pemacu yang mengekalkan keadaan jaringan ini merentasi julat nisbah yang luas, memastikan operasi yang senyap dan bergetar rendah sepanjang hayat perkhidmatan takal pemasaan dan pemasangan tali sawat.
4. Rawatan Bahan & Permukaan
Takal pemasaan metrik EP-T 5MM ini dimesin dengan ketepatan daripada aloi aluminium berkualiti tinggi (gred setara EN AW-6061 / EN AW-7075). Aluminium ialah bahan pilihan untuk takal tali sawat pemasaan metrik dalam segmen penghantaran kuasa tugas ringan hingga sederhana atas beberapa sebab kejuruteraan yang mantap.
Ketumpatannya kira-kira satu pertiga daripada keluli, yang diterjemahkan secara langsung kepada inersia putaran yang lebih rendah dan beban galas yang dikurangkan — pertimbangan penting untuk pemacu motor servo, penentu kedudukan yang dipacu stepper dan sebarang aplikasi yang melibatkan perubahan kelajuan yang kerap. Kebolehmesinan aluminium juga membolehkan toleransi profil gigi yang lebih halus daripada besi tuang atau keluli lembut, menyumbang kepada operasi yang lebih senyap dan pengurangan haus tali sawat yang mencirikan sistem takal pemasaan aluminium yang direka bentuk dengan baik.
Kemasan permukaan standard ialah anodized semula jadi atau anodized jernih, yang menyediakan lapisan oksida seragam yang meningkatkan kekerasan permukaan, meningkatkan rintangan kakisan dan mengurangkan risiko fret tali sawat aluminium — mod kegagalan yang diketahui dalam takal aluminium yang berjalan di bawah pramuatan yang berat. Untuk persekitaran menghakis atau semburan garam (marin, luar pesisir, kemudahan perindustrian pantai), anodizing keras sehingga ketebalan lapisan minimum 25 mikron disediakan atas permintaan.
Jika kapasiti beban yang lebih tinggi, rintangan suhu tinggi atau pematuhan gred makanan diperlukan, varian takal pemasaan keluli tahan karat tersedia dalam rangkaian produk kami yang lebih luas. Walau bagaimanapun, untuk kebanyakan aplikasi automasi, pembungkusan, tekstil dan pengangkutan di mana takal tali sawat pemasaan metrik ini ditentukan, pembinaan aloi aluminium memberikan keseimbangan prestasi, berat dan kecekapan kos yang optimum.
5. Senario Aplikasi
Takal pemasaan lubang lurus aluminium T5 merupakan salah satu takal pemacu tali sawat pemasaan yang paling versatil dalam kegunaan industri. Berikut adalah sektor utama di mana takal pemasaan metrik ini digunakan secara berkala.
Dalam barisan pemasangan automatik, robot Cartesian dan sistem gantry, takal pemasaan metrik T5 ini memacu penggerak linear, paksi-Z pacuan tali sawat dan pengindeks berputar. Inersianya yang rendah membantu pemacu servo mencapai profil pecutan yang lebih pantas dan standard takal pemasaan pic metrik memastikan pertukaran dengan komponen automasi global daripada pembekal Eropah, Jepun dan Amerika Utara. Ini menjadikannya takal pemasaan pilihan untuk pembina mesin OEM di seluruh Jerman, Itali, Jepun dan Amerika Syarikat.
Peralatan pembungkusan memerlukan kadar kitaran yang tinggi dan penyegerakan antara pelbagai stesen penghantaran, pengedap, pemotongan dan pelabelan. Takal pemacu tali sawat pemasaan T5 menyediakan penyegerakan gelinciran sifar yang diperlukan untuk mengekalkan kedudukan produk melalui setiap peringkat proses pembungkusan. Pemasangan lubang lurus membolehkan pertukaran nisbah pemacu yang pantas semasa perubahan format, manakala pembinaan aloi aluminium mengekalkan berat mesin yang rendah dan mengurangkan beban pada motor servo — secara langsung mengurangkan penggunaan tenaga merentasi syif pengeluaran.
Pencetak 3D desktop dan perindustrian, serta penghala CNC yang lebih kecil dan pemotong laser, bergantung pada takal pemasaan pic metrik T5 dan yang serupa untuk menukar output motor stepper berputar kepada gerakan linear yang tepat. Takal pemasaan aluminium ialah komponen kawalan gerakan standard dalam seni bina pencetak CoreXY, H-bot dan Cartesian di seluruh dunia. Beratnya yang ringan mengurangkan jisim kepala cetak dan gantry yang bergerak, meningkatkan kelajuan cetak dan ketepatan dimensi secara langsung. Penggemar dan pengeluar peralatan profesional di EU, AS dan Australia kerap menggunakan takal pemasaan aluminium T5 sebagai alat ganti atau naik taraf.
Peralatan pembuatan tekstil — termasuk pemacu alur lungsin, mesin penggulung benang dan sistem suapan fabrik — memerlukan kawalan tegangan dan halaju yang konsisten. Takal pemasaan aluminium yang ditentukan dengan baik dalam siri T5 mengendalikan aplikasi beban sederhana dan kelajuan sederhana ini dengan andal. Begitu juga, pencetak inkjet format lebar dan pencetak katil rata UV menggunakan takal tali sawat pemasaan metrik T5 untuk memacu pemasangan pembawa cetak dan penggelek suapan media, di mana ketepatan kedudukan dan hayat tali sawat adalah keutamaan kejuruteraan.
Instrumen makmal automatik — robot pengendalian cecair, sistem kedudukan pengimejan diagnostik dan platform penyediaan sampel — semakin banyak menentukan takal pemasaan aluminium untuk sub-pemasangan gerakannya. Kemasan permukaan anodized memenuhi keperluan kebersihan umum dan ketepatan dimensi takal pemasaan aluminium DIN 7721 T5 menyokong toleransi kedudukan ketat yang diperlukan oleh automasi makmal. Di pasaran seperti Jerman, UK dan Amerika Syarikat, pengeluar peranti perubatan yang mendapatkan komponen takal pemasaan dan tali sawat mesti memastikan kebolehkesanan dan pensijilan bahan — kedua-duanya kami sediakan atas permintaan.
Dalam pengendalian bijirin, pemprosesan benih dan saluran penghantaran makanan ringan, takal tali sawat pemasaan T5 ini menyediakan penyelesaian pemacu yang lebih bersih dan lebih terkawal berbanding rantai penggelek. Ketiadaan pelinciran rantai menghapuskan risiko pencemaran di zon sentuhan makanan terbuka. Beberapa rangka kerja keselamatan makanan antarabangsa — termasuk Peraturan EU (EC) No. 1935/2004 mengenai bahan sentuhan makanan dan keperluan 21 CFR FDA di Amerika Syarikat — menggalakkan penggunaan bahan dan reka bentuk mekanikal yang tidak memperkenalkan bahan cemar ke dalam persekitaran pemprosesan makanan. Pembinaan aluminium anodized takal tali sawat pemasaan ini sejajar dengan prinsip-prinsip ini, menjadikannya pilihan praktikal untuk aplikasi pemacu bersebelahan makanan.
6. Pematuhan Kawal Selia & Piawaian Antarabangsa
Apabila mendapatkan takal pemasaan lubang lurus aluminium untuk kegunaan dalam jentera atau peralatan perindustrian, pembeli dalam pasaran yang dikawal selia harus mengetahui piawaian dan peraturan berikut yang berkenaan:
Kesatuan Eropah — Arahan Jentera 2006/42/EC: Jentera yang dijual di dalam EU mesti mematuhi Arahan Jentera, yang menetapkan keperluan kesihatan dan keselamatan penting untuk komponen transmisi mekanikal. Takal pemasaan yang digunakan dalam mesin bertanda CE mesti memenuhi keperluan hayat transmisi tork dan keletihan yang berkaitan dengan aplikasinya. Piawaian DIN 7721 yang mengawal siri takal pemasaan T5 ini diselaraskan dengan amalan Eropah dan diiktiraf di bawah rangka kerja kawal selia ini.
ISO 5294 & ISO 5296: Piawaian antarabangsa ini menetapkan keperluan dimensi untuk pemacu tali sawat segerak. ISO 5294 merangkumi takal untuk tali sawat segerak bergigi trapezoid, manakala ISO 5296 menangani dimensi tali sawat yang berkaitan. Takal pemasaan T-pitch — termasuk siri T5 — direka bentuk untuk mematuhi prinsip yang ditetapkan dalam piawaian ini, memastikan kebolehtukaran dengan tali sawat dan takal yang diperoleh daripada mana-mana pembekal global yang mematuhi ISO.
Amerika Syarikat — ANSI/RMA IP-24: Piawaian Persatuan Pengilang Getah IP-24 mengawal pemacu tali sawat segerak di Amerika Utara. Walaupun pic metrik T5 pada asasnya merupakan piawaian DIN/ISO Eropah, ia digunakan secara meluas dalam aplikasi automasi AS, dan komponennya sejajar dengan prinsip kejuruteraan yang ditakrifkan dalam garis panduan ANSI/RMA. Pembeli yang mengintegrasikan penggantian takal tali sawat pemasaan metrik ini ke dalam peralatan yang dikawal oleh ANSI harus mengesahkan keserasian dimensi pada peringkat reka bentuk.
Jepun — JIS B 1856: Piawaian Perindustrian Jepun JIS B 1856 mentakrifkan dimensi untuk takal tali sawat segerak di pasaran Jepun. Siri T-pitch digunakan dalam pasaran automasi Jepun, dan keserasian dimensi harus disahkan semasa mendapatkan takal pemasaan metrik untuk peralatan OEM Jepun.
Pematuhan RoHS: Aloi aluminium yang digunakan dalam takal pemasaan ini mematuhi sepenuhnya Arahan EU 2011/65/EU (RoHS 2) yang menyekat bahan berbahaya. Tiada plumbum, kadmium, kromium heksavalen atau bahan kalis api yang dikawal selia terdapat dalam bahan asas atau rawatan permukaan. Ini adalah keperluan mandatori untuk komponen mekanikal yang digabungkan ke dalam peralatan elektrik dan elektronik yang dijual di negara anggota EU dan semakin diperlukan oleh dasar perolehan di Australia, Korea Selatan dan Kanada.
7. Tentang Kami
Kami merupakan pengeluar takal tali sawat pemasaan profesional yang mempunyai asas yang mendalam dalam komponen penghantaran kuasa mekanikal. Kemudahan pengeluaran kami pakar dalam reka bentuk dan pembuatan takal pemasaan aluminium, takal pemasaan pic metrik, takal pemasaan tersuai dan komponen pemacu segerak berkaitan untuk pelanggan perindustrian merentasi enam benua. Dengan pusat pemesinan CNC khusus, peralatan hobbing gear jitu dan proses pemeriksaan dimensi yang ketat, kami mengekalkan kualiti produk yang konsisten merentasi pengeluaran volum tinggi.
Pasukan kejuruteraan kami menyokong pelanggan daripada pemilihan komponen hinggalah pengesahan aplikasi, menawarkan panduan teknikal tentang saiz standard takal pemasaan, pemilihan tali sawat, pengiraan jarak tengah dan pengoptimuman sistem pemacu. Sama ada anda memerlukan stok takal pemasaan daripada rangkaian standard kami atau takal pemasaan aluminium tersuai dengan lubang bukan standard, hab yang diubah suai atau profil gigi khas, keupayaan pembuatan kami merangkuminya.
Kedai Kerja
8. Produk Berkaitan — Bekalan Pemacu Pemasaan Sehenti
Kami membekalkan sistem pemacu pemasaan yang lengkap, bukan hanya takal individu. Berikut adalah dua keluarga produk pelengkap yang dipasangkan secara langsung dengan rangkaian takal pemasaan aluminium T5 kami — membolehkan anda mendapatkan keseluruhan pemasangan pemacu tali sawat anda daripada pembekal tunggal yang berkelayakan.
Untuk aplikasi pemacu linear, Bar Bergigi Standard Pitch Metrik kami berfungsi sebagai setara rak dalam sistem gerakan linear pacuan tali sawat. Dipasangkan dengan takal pemasaan aluminium T5, ia memberikan kedudukan linear minimum backlash yang tepat merentasi panjang perjalanan penuh. Sesuai untuk sistem gantri, pengindeks penghantar dan penggerak linear pacuan tali sawat di mana larian tali sawat bergigi berterusan tidak praktikal. Keserasian sistem dijamin apabila dipasangkan dengan takal pemasaan dan siri tali sawat T5 kami.
Untuk aplikasi yang memerlukan transmisi tork yang lebih tinggi atau pemacu tali sawat di mana gelinciran boleh diterima dalam keadaan beban lampau, rangkaian V-Pulley kami melengkapi rangkaian produk takal pemasaan. Takal tali sawat V digunakan secara meluas dalam pemacu kipas perindustrian, pemacu pam, sistem pemampat dan peralatan pertanian di mana penghantaran kuasa yang kos efektif pada kelajuan sederhana adalah kriteria reka bentuk utama. Menggabungkan takal pemacu tali sawat pemasaan kami untuk peringkat kedudukan ketepatan dengan takal V-Belt pada pemacu sampingan adalah pendekatan reka bentuk mesin yang biasa. Lihat penuh kami Rangkaian produk V-Pulley untuk spesifikasi dan ketersediaan.
Soalan Lazim
S1. Apakah saiz takal pemasaan metrik T5 yang saya perlukan untuk tali sawat dengan lebar 25mm?+
Untuk tali sawat T5 dengan lebar 25 mm, anda memerlukan takal pemasaan siri T5 dengan parameter lebar tali sawat F = 30 mm (ini ialah lebar badan takal standard yang memuatkan tali sawat T5 25 mm). Takal pemasaan lubang lurus siri EP-T5-36 adalah konfigurasi yang tepat. Pemilihan kiraan gigi anda bergantung pada keperluan nisbah pemacu anda — pilihan yang tersedia terdiri daripada 10 hingga 60 gigi dalam siri ini. Jika anda tidak pasti kiraan gigi yang sesuai dengan aplikasi anda, kongsikan jarak pusat, nisbah pemacu dan diameter aci anda, dan pasukan teknikal kami akan mengesyorkan kod bahagian yang betul.
S2. Industri manakah di Eropah yang biasa menggunakan takal pemasaan metrik aluminium untuk peralatan automasi?+
Di Eropah, takal pemasaan metrik aluminium banyak digunakan merentasi jentera pembungkusan (Jerman, Itali), peralatan percetakan dan pelabelan (Belanda, UK), mesin tekstil (Sepanyol, Portugal) dan automasi farmaseutikal (Switzerland, Jerman). Piawaian DIN 7721 yang mengawal takal pemasaan siri-T berasal dari Jerman dan diguna pakai secara meluas di seluruh negara anggota EU. Jurutera dalam sektor ini biasanya menentukan takal pemasaan aluminium untuk pemacu segerak tugas ringan hingga sederhana di mana inersia rendah dan rintangan kakisan adalah penting. Keperluan penandaan CE di bawah Arahan Jentera 2006/42/EC terpakai pada mesin siap, dan takal DIN 7721 adalah input yang mematuhi piawaian untuk peralatan bertanda CE.
S3. Bagaimanakah saya boleh mencari pembekal takal pemasaan lubang lurus yang boleh dipercayai dengan penghantaran pantas ke Australia?+
Apabila mencari pembekal takal pemasaan lubang lurus untuk pelanggan Australia, cari pengeluar yang memegang inventori barangan siap khusus dalam siri T5, boleh mengeluarkan sijil bahan dan laporan pemeriksaan dimensi, dan mempunyai rekod prestasi eksport ke Australia dengan dokumentasi kastam yang sesuai. Pengangkutan udara dari kemudahan kami biasanya sampai ke ibu kota Australia (Sydney, Melbourne, Brisbane, Perth) dalam tempoh 5 hingga 7 hari bekerja untuk barangan dalam stok. Pengangkutan laut untuk pesanan yang lebih besar biasanya mengambil masa 18 hingga 25 hari. Kami menghantar DDP, DAP dan FOB bergantung pada pilihan pelanggan — hubungi kami dengan kuantiti dan destinasi penghantaran anda untuk masa tunggu dan sebut harga pengangkutan yang tepat.
S4. Apakah perbezaan antara takal pemasaan lubang lurus dan takal pemasaan kunci tirus untuk kegunaan industri?+
Takal pemasaan lubang lurus mempunyai lubang silinder yang dimesin terus melalui hab takal, bertujuan untuk dipasang pada aci dan diikat dengan kunci, skru tetap atau padanan gangguan. Ini adalah reka bentuk yang lebih ringkas dan lebih menjimatkan, sesuai untuk aplikasi tugas ringan hingga sederhana dan aci sehingga diameter kira-kira 40 mm. Takal pemasaan kunci tirus menggunakan sesendal tirus berasingan yang diapit pada aci dengan mengetatkan bolt — ini membolehkan penghantaran tork yang lebih tinggi, penyingkiran yang lebih mudah selepas bertahun-tahun perkhidmatan dan penempatan pelbagai saiz aci yang lebih luas dengan badan takal yang sama. Bagi kebanyakan aplikasi takal pemasaan metrik siri T5 dalam automasi, pembungkusan dan jentera ketepatan, konfigurasi lubang lurus adalah pilihan standard kerana kesederhanaan dan kosnya yang lebih rendah.
S5. Di manakah saya boleh mendapatkan takal pemasaan lubang lurus aluminium tersuai dengan diameter lubang bukan standard untuk projek UK?+
Kami menawarkan takal pemasaan tersuai dengan diameter lubang bukan standard, profil laluan kunci dan pengubahsuaian hab untuk pelanggan di UK dan seluruh Eropah. Bagi takal siri T5-36, saiz lubang tersuai sehingga Dm maksimum yang disenaraikan untuk setiap kiraan gigi boleh dicapai tanpa pengubahsuaian reka bentuk. Untuk lubang yang lebih besar, versi hab lanjutan boleh dimesin mengikut pesanan. Pesanan takal tali sawat pemasaan tersuai biasa untuk pasaran UK memerlukan masa tunggu 2 hingga 3 minggu bergantung pada kerumitan spesifikasi. Sila serahkan lukisan dimensi atau spesifikasi bertulis anda dengan kuantiti yang diperlukan dan kami akan memberikan sebut harga dan masa tunggu dalam masa 24 jam.
S6. Bagaimanakah saya mengira panjang tali sawat pemasaan yang betul apabila menggantikan takal pemasaan aluminium T5 yang haus pada mesin pembungkusan?+
Panjang tali sawat pemasaan dikira menggunakan formula: Panjang Tali Sawat = 2C + (π/2)(D1 + D2) + (D2 − D1)² / (4C), dengan C ialah jarak pusat dan D1, D2 masing-masing ialah diameter pic bagi takal kecil dan besar. Untuk penggantian takal pemasaan pada mesin sedia ada, pendekatan paling mudah adalah mengira bilangan gigi tali sawat pada tali sawat lama dan menyusun kiraan gigi yang sama dalam pic T5 — panjang tali sawat dalam mm = kiraan gigi × pic 5 mm. Jika tali sawat lama tidak lagi tersedia, ukur jarak pusat dan diameter pic daripada takal yang dipasang dan gunakan formula tersebut. Kami boleh membantu dengan pengiraan pemilihan tali sawat jika anda memberikan kod bahagian takal dan jarak pusat anda.
S7. Adakah terdapat kuantiti pesanan minimum apabila membeli takal pemasaan metrik daripada pengilang untuk pengedar Amerika Utara?+
Untuk takal pemasaan metrik aluminium siri T5 standard daripada stok, kuantiti pesanan minimum kami biasanya 10 keping setiap kod bahagian untuk pesanan pengedar, walaupun kami menerima kuantiti sampel yang lebih kecil untuk penilaian kejuruteraan. Bagi pengedar Amerika Utara yang mewujudkan program stok, kami menawarkan pengaturan pesanan menyeluruh dengan keluaran berjadual, yang dapat mengurangkan kos setiap unit dengan ketara dan memastikan ketersediaan yang konsisten. Harga disediakan dalam USD dan termasuk pembungkusan standard untuk pengangkutan jarak jauh. Kami tidak menerbitkan senarai harga secara terbuka — sila hubungi kami dengan anggaran jumlah tahunan setiap kod bahagian anda dan kami akan memberikan sebut harga terperinci.
S8. Jenis tali sawat pemasaan yang manakah serasi dengan takal pemasaan metrik aluminium T5 untuk aplikasi penghantar industri makanan?+
Takal pemasaan aluminium T5 direka bentuk untuk berfungsi dengan tali sawat segerak T5 — profil gigi trapezoid, pic 5 mm, terdapat dalam poliuretana (PU) dengan anggota tegangan keluli atau aramid, dan dalam getah neoprena dengan kord gentian kaca. Untuk aplikasi penghantar industri makanan, tali sawat pemasaan poliuretana T5 secara amnya diutamakan kerana PU lebih tahan terhadap minyak, lemak dan bahan kimia pembersih ringan berbanding neoprena, dan tali sawat PU boleh dihasilkan dengan pemplastik yang mematuhi gred makanan. Tali sawat harus dipilih daripada pengeluar yang boleh menyediakan dokumentasi pematuhan sentuhan makanan FDA dan/atau EU 10/2011 untuk sebatian tali sawat. Takal aluminium itu sendiri tidak memerlukan pensijilan khas untuk kebanyakan aplikasi bersebelahan makanan (bukan sentuhan), tetapi anodisasi keras boleh ditentukan untuk persekitaran di mana sentuhan makanan secara langsung mungkin.
S9. Apakah penarafan RPM maksimum untuk takal pemasaan lubang lurus aluminium dalam siri lebar tali sawat T5 25mm?+
Kelajuan operasi maksimum untuk takal pemasaan aluminium T5 bergantung pada kiraan gigi, konfigurasi lubang, keseimbangan dinamik dan tali sawat khusus yang digunakan. Sebagai garis panduan kejuruteraan umum untuk takal aluminium lubang lurus tidak seimbang dalam siri lebar tali sawat T5 25 mm, kelajuan periferal sehingga 25–30 m/s boleh dicapai untuk takal dengan 20 atau lebih gigi. Takal yang lebih kecil (10–15 gigi) biasanya dihadkan kepada kelajuan periferal yang lebih rendah disebabkan oleh peningkatan kesan poligon pada kiraan gigi yang kecil. Untuk aplikasi yang berjalan melebihi 3,000 RPM, kami mengesyorkan untuk menentukan takal yang telah diseimbangkan secara dinamik kepada G6.3 atau lebih baik (ISO 1940-1). Hubungi kami dengan keperluan RPM dan kiraan gigi takal anda untuk cadangan aplikasi tertentu.
